適用范圍

GJH型管式靜態混合器用于給水處理原水與混凝劑，助凝劑和消毒劑的混合，污水處理中消毒劑或藥劑與污水混合。工作壓力在0.25Mpa以內。

性能及結構特點

混合器主要由殼體和芯體組成。殼體由無縫鋼管或鋼板及連接法蘭組成，芯體由三個混合件交錯90°聯接而成，每個混合元件有四片彎折26°34'的交叉芯板組成。

GJH型靜態混合器依靠液體自身具有的動能，通過混合元件對液體切割分流、交叉混合和旋渦反向旋轉作用，使流經液體得到快速充分的混合。水頭損失為0.3~0.8米，液體流速為0.8~1.0m/s。

其他

當選用的混合器管徑與兩端管徑不同等時，可先在管道上加設錐管，經變徑后再用法蘭盤與混合器連接。

混合器安裝方向不限，可以水平安裝，垂直安裝或任意角斜裝，但必須保證混合器內充滿液體。

加藥口采用螺紋聯接，若加藥劑腐蝕嚴重，須在加藥口內套入耐蝕管。

設備材質一般為A3鋼體并作防腐處理，但可根據用戶要求，對材質及防腐作特殊制作。

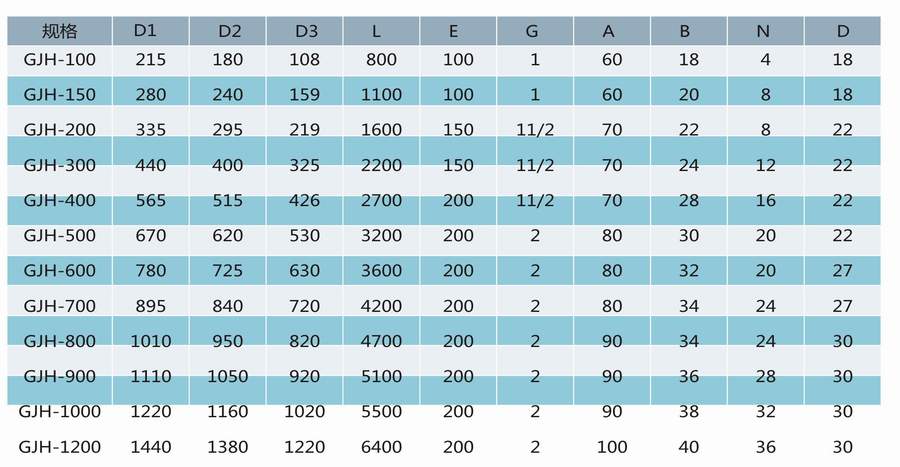

GJH型管式靜態混合器外型及安裝尺寸
